ARK669E

ARK669E

ARK669E是一款射頻基帶一體化的高性能GPS/BDS/Galileo/Glonass多模多頻定位芯片(可任意組合),集成雙CPU、RTC時鐘模塊,全面支持北斗3號,支持L1/L5,最快3秒完成定位,支持雙頻差分定位,定位精度和靈敏度達到國際先進水平。該芯片可應用于車載、授時系統、移動設備及可穿戴設備等領域。

返回列表

工作頻點

■ GPS L1/L2/L5

■ 北斗 B1I/B3I/B1C/B2A/B2B

■ GALILEO E1/E5A/E5B

■ GLONASS L1

■ QZSS L1/L2/L5/L1S

基帶指標

■ 跟蹤通道數:64

■ 單點定位精度:2m

■ 測速精度:0.1m/s

■ TTFF:冷啟動<30s,熱啟動<1s,重捕:<1s

■ 數據更新率:50Hz

■ 捕獲靈敏度:-149dbm

■ 跟蹤靈敏度:-165dbm

■ 抗干擾:70dB 窄帶干擾

■ 數據輸出協議:NMEA-0183 V4.0

■ 授時:<50ns

■ 接口支持:SPI/UART/I2C/GPIO/1PPS

功能

■ 支持GPS/北斗三號/GALILEO/GLONASS系統的三頻高精度定位

■ 天基增強

■ 12位ADC精度,支持抗干擾70dB以上

■ 內置DC-DC和LDO,降低系統成本

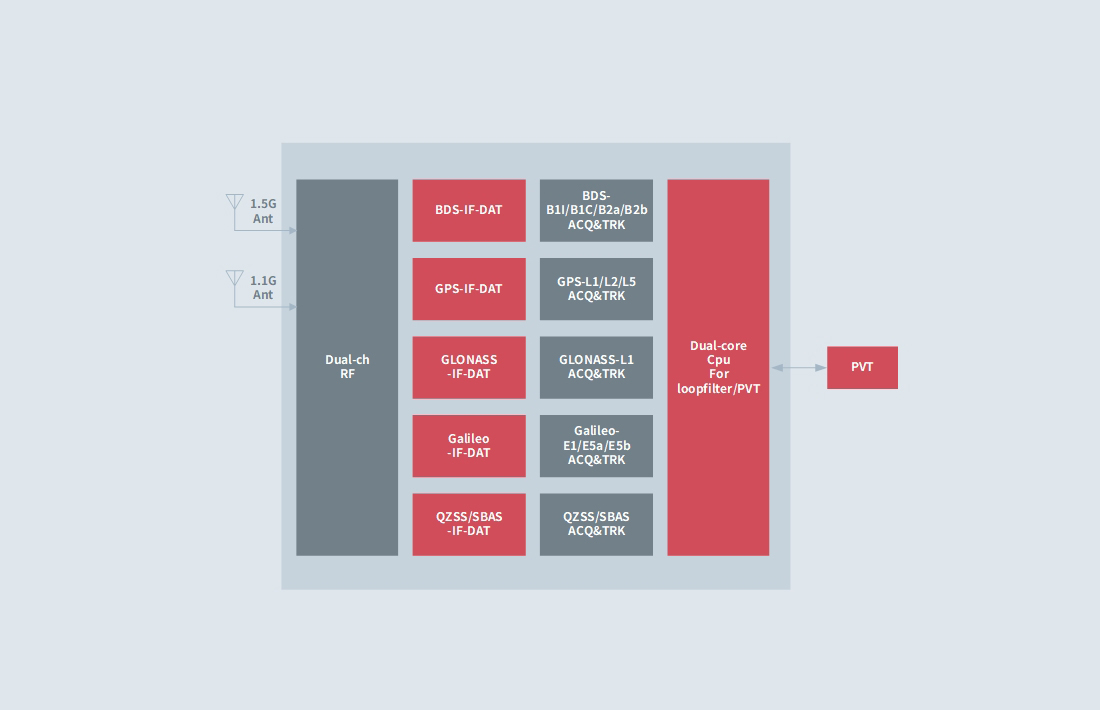

■ 集成RF、ADC和基帶處理器

■ 支持輔助定位的A-GPS功能

■ 支持雙頻差分解算

■ 支持RTK系統設計

■ 包括64個跟蹤通道,可同時跟蹤64顆衛星

■ 內置雙CPU,一個用于基帶環路控制,一個用于PVT解算

■ 支持2/4/12比特中頻信號數字輸入

■ 支持窄帶抗干擾,支持抗單頻和多頻干擾,單頻抗干擾干信比>70dB

■ 內置RTC實時時鐘模塊,電壓可低至1.8V

■ 一路獨立的UART接口,支持NMEA-0183導航協議

■ UART輸出波特率可軟/硬件配置

■ 支持客戶二次開發

■ 集成LDO/DC-DC等

規格

■ 工作溫度范圍:-40℃~+85℃

■ 封裝:QFN 64
